| 专利名称： | 一种SC-PC单模陶瓷插芯 |
| 公开（告）号： | CN102298176A |
| 公开（公告）日： | 2011-12-28 00:00:00 |
| 申请（专利）号： | CN201110238463.8 |
| 申请日： | 2011-08-19 00:00:00 |
| 发明（设计）人： | 昆山迎翔光电科技有限公司; |
| (申请)专利权（人）： | 谢昊; |

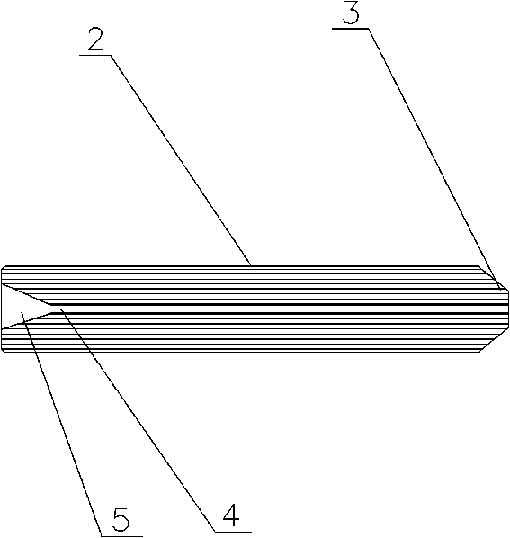

| 内容： | 本发明公开了一种SC-PC单模陶瓷插芯，装设于光纤连接器中央，配合金属座使用，所述陶瓷插芯主体呈圆柱体状；所述陶瓷插芯一端头一段呈锥形端头；所述锥形端头为圆台状；所述陶瓷插芯另一端头内孔处设有圆锥形凹槽；所述SC-PC单模陶瓷插芯的长度为10.50±0.05mm，内径为0.125-0.126mm，外径为2.4990±0.0005mm，同心度不小于1μm。通过将所述陶瓷插芯主体设计成圆柱体状，所述陶瓷插芯的一端头一段设计成锥形端头，所述锥形端头为圆台状，另一端头内孔处设有圆锥形凹槽，达到了插芯光耦合损耗小，连接定位准确、使用方便、外形美观、性能稳定，且能够大大提高光信号传递速度和延长使用寿命的目的。
|
发布日期：2016-10-14 10:54:00
