| 专利名称： | 一种超细晶高性能Ti(C，N)-TiB2-WC复合金属陶瓷刀具及制备方法 |
| 公开（告）号： | CN107164679B |
| 公开（公告）日： | 2018-10-16 15:01:09 |
| 申请（专利）号： | CN201710556028.7 |
| 申请日： | 2017-07-10 15:00:56 |
| 发明（设计）人： | 台州学院 |
| (申请)专利权（人）： | 台州学院 |
| 内容： |

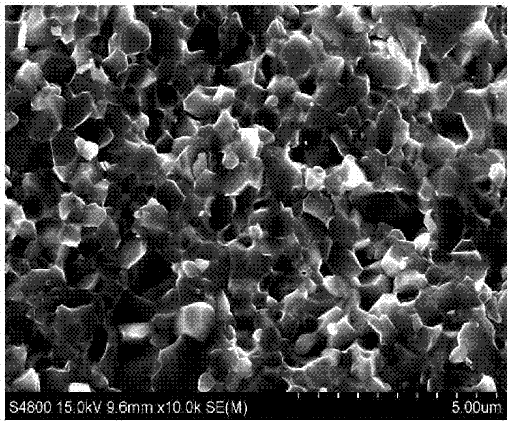

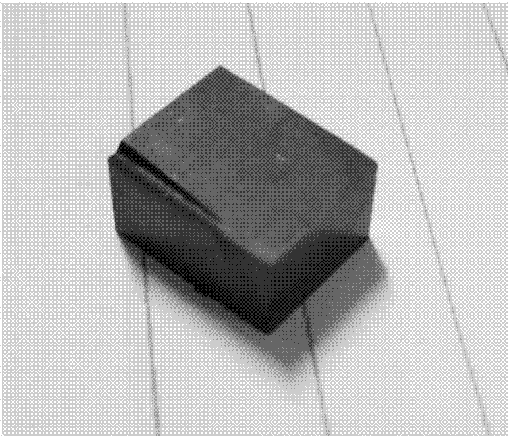

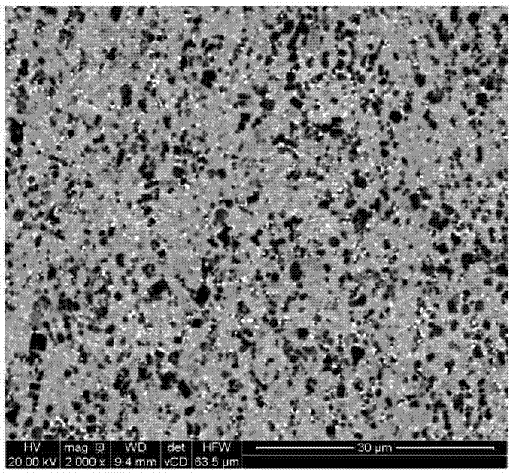

本发明属于新材料技术领域，公开了一种超细晶高性能Ti(C,N)‑TiB2‑WC复合金属陶瓷刀具及制备方法。所述超细晶高性能Ti(C,N)‑TiB2‑WC复合金属陶瓷材料为一步法原位合成，晶粒尺寸小于700nm。其主要组分由以下材料组成：Co：8wt.％(纯度99wt.％，粒度<1μm)，Ti：53‑69wt.％(纯度99.9wt.％，粒度<0.8μm)，C：1‑4wt.％(纯度98wt.％，粒度<1μm)，BN：10‑14wt.％(纯度99wt.％，粒度<0.5μm)，WC：5‑25wt.％(纯度99.9wt.％，粒度<0.4μm)，通过研磨制备粉体，8MPa预压，真空反应热压烧结成坯体，磨制刀片等，最终得到Ti(C,N)‑TiB2‑WC复合金属陶瓷刀具。本发明方法制得碳化物添加的金属陶瓷刀具与传统的金属陶瓷刀具相比，具有更高的硬度和耐磨性，其热稳定性，耐磨性，导热性，抗氧化性以及高温硬度，高温强度，切削性能都有明显优势。

|
发布日期：2018-10-24 15:00:16
