专利名称: | 一种圆柱形内腔冷却装置 |
公开(告)号: | CN106535582B |
公开(公告)日: | 2018.10.16 |
申请(专利)号: | CN201611178129.7 |
申请日: | 2016.12.19 |
发明(设计)人: | 南京航空航天大学 |
(申请)专利权(人): | 南京航空航天大学 |
内容: |

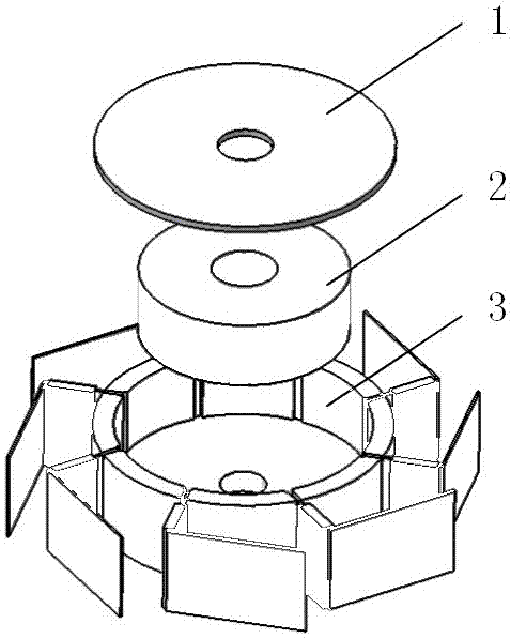

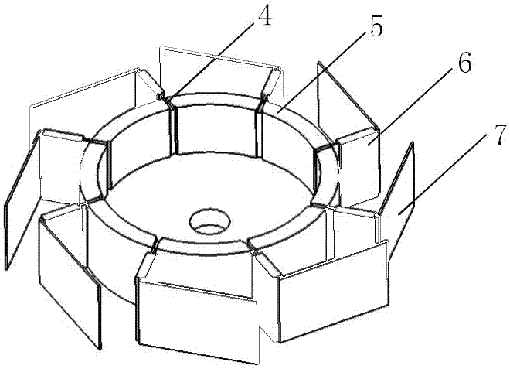

本发明公开了一种圆柱形内腔冷却装置,包含上端盖、壳体、电源模块和至少一个压电冷却模块;压电冷却模块包含两个面板和两个压电陶瓷片,其中,两个压电陶瓷片分别设置在一个面板的两面上,该面板的一端和另一个面板固定相连,另一端设有卡头;且两个面板均采用柔性材料、两者的夹角在90°和180°之间;壳体为上端开口下端封闭的空心圆柱体,柱面绝缘,且柱面的外壁上设有和压电冷却模块一一对应的卡槽,卡槽和壳体的轴线平行;压电冷却模块通过其卡头和壳体上对应的卡槽固定连接;电源模块设置在所述壳体内,用于向各个压电冷却模块通入交流电。本发明成本低、运行可靠、噪声小,且不需要额外冷源提供冷气。
![]() ![]() |
发布日期:2018-10-24 15:09:47
